Compter H1 - Amplificateur de casque de référence

Compter H1 - Amplificateur de casque de référence

Name: Compter H1 - Amplificateur de casque de référence
Brand: Audio Essence
Price: 6999.0 CHF
Availability: InStock

CHF 6,999.00

Disponible en précommande. Livraison juillet 2025.

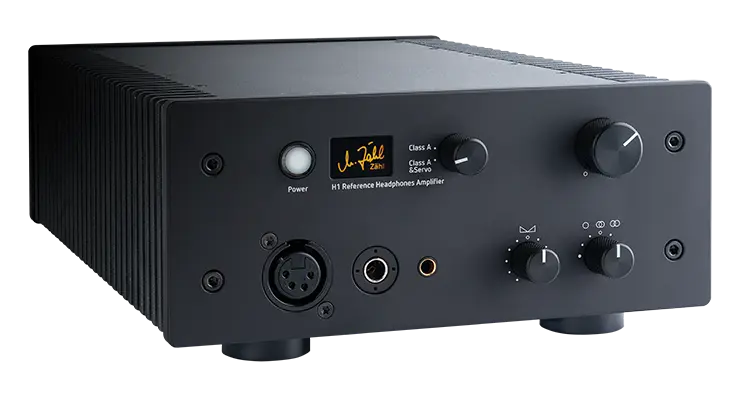

Amplificateur de casque de référence H1

Un amplificateur de référence offrant une transparence et une précision inégalées, un souci du détail et des performances exceptionnelles. Pour les passionnés et les utilisateurs professionnels haut de gamme. Développé et fabriqué en Allemagne.

Avis

Golden Sound Channel/The Headphone Show - Cameron Oatley

« C'est le meilleur exemple possible de son de référence. De tous les appareils que j'ai essayés, cet amplificateur mérite vraiment le qualificatif de « transparent ». »

Histoire - Pourquoi H1 ?

Casques audio dans le secteur professionnel

Aujourd'hui, des produits de haute qualité permettent des applications autrefois impensables dans le domaine professionnel. Autrefois principalement utilisés pour l'enregistrement, les casques audio sont désormais également utilisés par les ingénieurs du son comme monitoring de référence lors du mixage final. Il est essentiel que la reproduction soit pure et ne masque ni n'éclaircisse quoi que ce soit.

Casques haut de gamme

Les amateurs de musique haut de gamme exigeants recherchent généralement avant tout le plaisir musical. Alors pourquoi leurs casques ou amplificateurs ne rendraient-ils pas le son un peu plus agréable qu'il ne l'est réellement sur l'enregistrement ? Malheureusement, on ne peut pas compter sur une telle « embellissement ». Ce qui est bénéfique pour un enregistrement peut nuire au suivant, et cela peut également s'appliquer aux instruments présents dans un enregistrement. Si un enregistrement est vraiment bon, une reproduction fidèle est toujours la meilleure option.

Par conséquent H1

C'est là que les utilisateurs professionnels et les passionnés de musique haut de gamme arrivent à une conclusion commune : l'amplificateur de puissance du H1 est extrêmement puissant et offre un son impeccable.

Le H1 offre toutes les fonctionnalités essentielles de son frère, le HM1 : la conception de l'alimentation, l'amplificateur de puissance avec sa fonction unique de commutation entre différentes architectures d'amplification, et le contrôle stéréo de base. Ses caractéristiques sonores et sa qualité de lecture sont identiques.

Pour les utilisateurs qui n'ont pas besoin de la fonction de mixage ou de comparaison A/B du HM1, de l'égaliseur haute et basse fréquence et de la fonction de préamplificateur, le H1 est le choix parfait.

En supprimant les étages d'égalisation et de mixage, tous deux très sensibles aux interférences magnétiques et électriques, le transformateur de puissance a pu être intégré (après avoir été installé dans un boîtier en mumétal de construction élaborée). Cela facilite la manipulation.

Caractéristiques spéciales

Unique : des performances de classe A et même un cran au-dessus

Amplificateur de puissance de classe A dans sa forme la plus pure
rétroaction négative commutable [« Servo »] tout en maintenant un fonctionnement de classe A

Contrôle de base stéréo

Le contrôle de base stéréo vous permet d'ajuster la scène sonore selon vos préférences. Un outil précis pour élargir ou rétrécir l'image stéréo, ou passer en mono.

Trois ports de sortie

XLR 4 broches – jack 6,35 mm – Pentaconn

Le H1 tire le meilleur parti de n'importe quel casque. Il offre la même technologie de base que son homologue, le HM1."

Reproduction parfaite des impulsions
Réponse en fréquence ultra large
Impédance de sortie extrêmement faible Contrôle précis des charges complexes
Développé et fabriqué en Allemagne
Conception purement analogique
Disposition double mono cohérente
Circuits logiques sans générateur d'horloge
Transformateur toroïdal intégré avec boîtier en Mumetal spécialement développé
Alimentation linéaire
Aucune alimentation externe requise
Sélection de composants sans compromis
Construction intérieure et extérieure sans compromis

Détails du niveau de performance H1

Classe A – version H1

L'étage de puissance H1 offre d'énormes réserves de puissance, comme en témoigne sa consommation à vide de près de 40 W. La puissance de sortie est largement suffisante pour toutes les applications et est considérablement augmentée en quelques millisecondes. La résistance de sortie est remarquablement faible.

Le point de fonctionnement optimal de l'étage de puissance a d'abord été déterminé théoriquement, puis par des mesures sur des appareils d'essai, et enfin affiné par de nombreux tests d'écoute avec des experts, notamment des ingénieurs de mastering. Il en va de même pour la sélection des composants. Cette conception soignée compense largement les inconvénients potentiels de la classe A, décrits dans la section suivante.

Implémentation de classe A et servo – H1

Pour pousser la classe A encore plus loin, nous avons mis en œuvre une idée aussi simple qu'ingénieuse : nous avons combiné le meilleur de la classe A et celui des amplificateurs à contre-réaction. Le fonctionnement en classe A est complété par une contre-réaction (« servo »). En l'absence de distorsion de croisement, le circuit de contre-réaction n'a aucune correction à apporter.

Il corrige simplement les erreurs causées par l'interaction entre l'amplificateur de puissance et le casque. Le chemin de rétroaction est conçu pour que la correction ne provoque pas d'artefacts. La résistance de sortie est réduite à une valeur inférieure à la somme des câbles et des prises du casque. Cela permet un contrôle précis des systèmes de casque. Avec le H1, on peut affirmer sans se tromper qu'avec chaque casque, le son est parfait.

Pourquoi Classe A et Classe A & Servo ?

Le paragraphe précédent pourrait vous amener à conclure que le fonctionnement en Classe A et Servo est optimal. Alors pourquoi une option commutable ? Tout simplement parce que nous évaluons nos circuits à l'oreille. Notre amplificateur de Classe A a été développé pour répondre aux plus hauts standards musicaux.

Nous avons constaté que le son n'était pas exactement identique à celui de la version Servo, mais qu'il était tout aussi excellent. En fonction du casque, de la musique et de ses préférences personnelles, l'utilisateur peut faire son propre choix. Nous avons même été surpris de constater que, malgré des caractéristiques et des résultats de mesure sensiblement différents, la différence d'écoute était plutôt subtile.

Un peu de théorie

Avantages de la classe AAvantages : Pas de distorsion diaphonique sur les transistors de sortie et pas d’artefacts dus à une rétroaction négative. Inconvénients : La résistance interne des transistors de sortie et généralement aussi les résistances d’émetteur ou de collecteur sont en série avec la charge.

En termes simples, les propriétés matérielles des composants de l'étage de sortie déterminent considérablement le son. Et comme la résistance interne de l'étage de sortie et celle de la charge, c'est-à-dire le casque, sont des grandeurs complexes, le résultat est tout aussi complexe : il est tout à fait possible que certaines combinaisons d'amplificateurs et de casques, même de très haute qualité, ne produisent pas des résultats optimaux.Les audiophiles expérimentés connaissent cette expérience.

Classe AB avec avantage de rétroaction négativeToute erreur de sortie causée par les effets décrits ci-dessus est corrigée par un circuit de contre-réaction. De plus, sauf surcharge, l'impédance de sortie de l'amplificateur de puissance est théoriquement proche de zéro ; en pratique, elle est de l'ordre de quelques dizaines de milliohms. La résistance interne complexe d'un casque est quasiment compensée par la faible impédance de sortie. Un casque est donc étroitement piloté par l'amplificateur de puissance.

Inconvénient : La distorsion de transmission croisée se produit en premier, puis est corrigée. Ainsi, le contrôle de la contre-réaction est toujours (du moins théoriquement) légèrement en retard par rapport à l'action, ce qui peut entraîner des artefacts dans le signal. Cependant, les amplificateurs de puissance audio modernes à contre-réaction ne sont généralement pas conçus uniquement en classe AB.

Des techniques très efficaces sont utilisées pour minimiser la distorsion de croisement sans recourir à une technologie de classe A coûteuse et gourmande en énergie. Certaines techniques sont utilisées dans le signal de rétroaction négative, de sorte que le « temps de latence » de la correction est presque insignifiant.

Contrôle de base stéréo, un peu de théorie

Une fonctionnalité particulière est la possibilité de régler la largeur stéréo. La perception de la spatialité lors d'une écoute au casque diffère de celle lors d'une écoute avec des enceintes. Au lieu d'un circuit cross-feed, nous utilisons notre réglage de largeur de base stéréo. Ce réglage, basé sur la technique mid/side couramment utilisée dans les studios professionnels, offre des avantages supplémentaires.

Le signal stéréo est converti en un signal central (en termes simples, ce que L et R ont en commun) et un signal latéral (en termes simples, ce qui distingue L et R). La sommation des signaux central et latéral selon un rapport 1:1 crée le signal stéréo d'origine. Cependant, si vous modifiez le rapport entre le centre et les côtés avant la sommation, vous modifiez la largeur stéréo. Dans notre circuit, nous laissons le signal central inchangé. Nous ajustons uniquement le niveau du signal latéral. Baisser le niveau rétrécit l'image stéréo ; augmenter le niveau l'élargit.

Contrôle de base stéréo, à quoi ça sert

Vous avez un accès direct à la perception de la spatialité. Si un programme musical sonne trop « large » au casque, tournez le bouton d'un ou deux crans vers la gauche. Si vous trouvez un enregistrement trop « sec » (centré), tournez le bouton d'un ou deux crans vers la droite. La position la plus à gauche correspond au mono. C'était le réglage privilégié pour les premiers enregistrements stéréo, où les instruments individuels étaient mixés à l'extrême gauche ou à l'extrême droite, sans aucune référence spatiale.

Les utilisateurs professionnels utilisent cette fonction pour vérifier la spatialité de leur mix et ainsi découvrir d'éventuels problèmes, notamment dans les positions extrêmes.

Également important : le bouton DIR (Direct) vous permet de supprimer complètement cette étape du chemin du signal, prenant ainsi également en compte l'approche puriste.

équilibre

Un potentiomètre de précision à 21 crans permet de régler l'équilibre. La position centrale est parfaitement calibrée et clairement définie au toucher. Les différences de volume gauche/droite pouvant atteindre environ 2,5 dB, dues au programme musical, au casque ou à la perception individuelle, peuvent être compensées par paliers précis.

Sorties casque/connexion symétrique

Les fiches XLR 4 broches, Pentaconn et jack 6,3 mm sont connectées en parallèle et peuvent être utilisées en alternance.En théorie, vous pourriez les utiliser simultanément, car l'amplificateur de puissance est suffisamment puissant. Cependant, pour une écoute de qualité, nous vous le déconseillons.

Idéalement, les connecteurs XLR 4 broches et Pentaconn sont utilisés avec un casque filaire symétrique. Dans ce cas, les flux de signaux des deux amplificateurs de puissance ne sont pas mélangés, éliminant ainsi les interférences mutuelles. Le H1 peut ainsi exploiter pleinement son potentiel (voir également le chapitre « Conception double mono »).

Conception d'amplificateur double mono ou équilibré

Avec sa conception double mono, le H1 offre les mêmes avantages qu'un étage de sortie symétrique, mais évite ses inconvénients.

L'inconvénient d'un étage de sortie symétrique réside dans le nombre considérablement accru de composants électroniques. Un étage de sortie symétrique comporte deux étages de sortie par canal, fonctionnant en opposition de phase. Deux étages de sortie doublent l'impédance de sortie. Un nombre plus élevé de composants augmente le risque de non-linéarités.

prise jack ¼ pouce

Un autre avantage de l'architecture H1 est que même les casques asymétriques avec une prise jack ¼ de pouce peuvent être utilisés sans aucun problème.

ENTRÉE Équilibrée/Asymétrique

L'entrée peut être commutée entre le mode équilibré et le mode asymétrique.

• Connecteurs XLR pour un fonctionnement équilibré

• Connecteurs RCA pour un fonctionnement asymétrique

Le mode symétrique se comporte comme un transformateur : le chaud ou le froid peuvent être connectés à la terre sans perte. Les connecteurs XLR et RCA ne peuvent pas être connectés simultanément.

Gain d'ENTRÉE

Taux de gain de base de l'entrée à la sortie : 6 dB

Commutateur de gain à 3 positions (-10/0/+10) pour diminuer ou augmenter le gain d'entrée de +/-10 dB permet une adaptation à des sources avec différents niveaux de sortie.

Cela est également utile pour s’adapter à des écouteurs avec différentes sensibilités.

Conception double-mono

L'idée

L'objectif de la séparation stricte des canaux gauche et droit est d'éviter toute interférence au niveau des circuits. Un terme comme « diaphonie » est erroné. Les signaux musicaux ont généralement une référence gauche/droite ; une valeur de diaphonie extrêmement faible, généralement mesurée par des ondes sinusoïdales, n'a donc pas beaucoup d'importance. Or, la musique implique des impulsions de signaux à haute énergie qui, individuellement, exigent des courants élevés de la part des étages de sortie. Dans ce cas, il est crucial qu'il n'y ait aucun couplage via une alimentation commune ou des lignes de masse transportant les signaux. C'est la seule façon pour un amplificateur de fournir des signaux de sortie absolument sans distorsion.

Mise en œuvre au premier semestre

Sur le H1, les alimentations des canaux gauche et droit sont séparées, tant pour les préamplificateurs que pour les amplificateurs de puissance. Le transformateur secteur est doté d'enroulements indépendants et entièrement isolés pour chaque canal. Le redressement, le filtrage et la régulation de tension sont assurés séparément pour chaque canal. Un enroulement supplémentaire est prévu pour le circuit logique et les affichages en face avant, ainsi que pour le redressement, le filtrage et la régulation de tension.

Les potentiels de masse des deux canaux sont connectés l'un à l'autre en un seul point, mais cela ne sert qu'à égaliser le potentiel ; le mélange des courants de signal est impossible.

Connexion de sortie optimale

Lors de l'utilisation de la sortie XLR 4 broches ou Pentaconn en combinaison avec un casque filaire symétrique, le principe du double mono est systématiquement mis en œuvre.

Lors de l'utilisation de la sortie jack, les conducteurs de masse des deux canaux sont reliés entre eux par la prise jack et la prise casque. L'utilisation d'un casque avec prise jack n'est donc pas idéale. Cependant, le routage de masse optimisé du H1 minimise les effets indésirables.

Données techniques

Entrées

Entrées ligne symétriques – impédance 20 kΩ – niveau maximal +23 dBu

Entrées ligne asymétriques – Impédance 20 kΩ – Niveau maximal +23 dBu

Sortie casque

Impédance Classe A 0,8 Ω, Classe A et Servo 0,045 Ω

Niveau maximal +23,5 dBu (+/-16,5 V)

Puissance de sortie par côté

RMS 4 W/30 Ω; 7 W/15 Ω

Puissance de crête 7,6 W/30 Ω ; 11 W/15 Ω ; 12 W/10 Ω (18 W pendant 1,5 ms)
