Tempi di consegna di circa 2-3 settimane

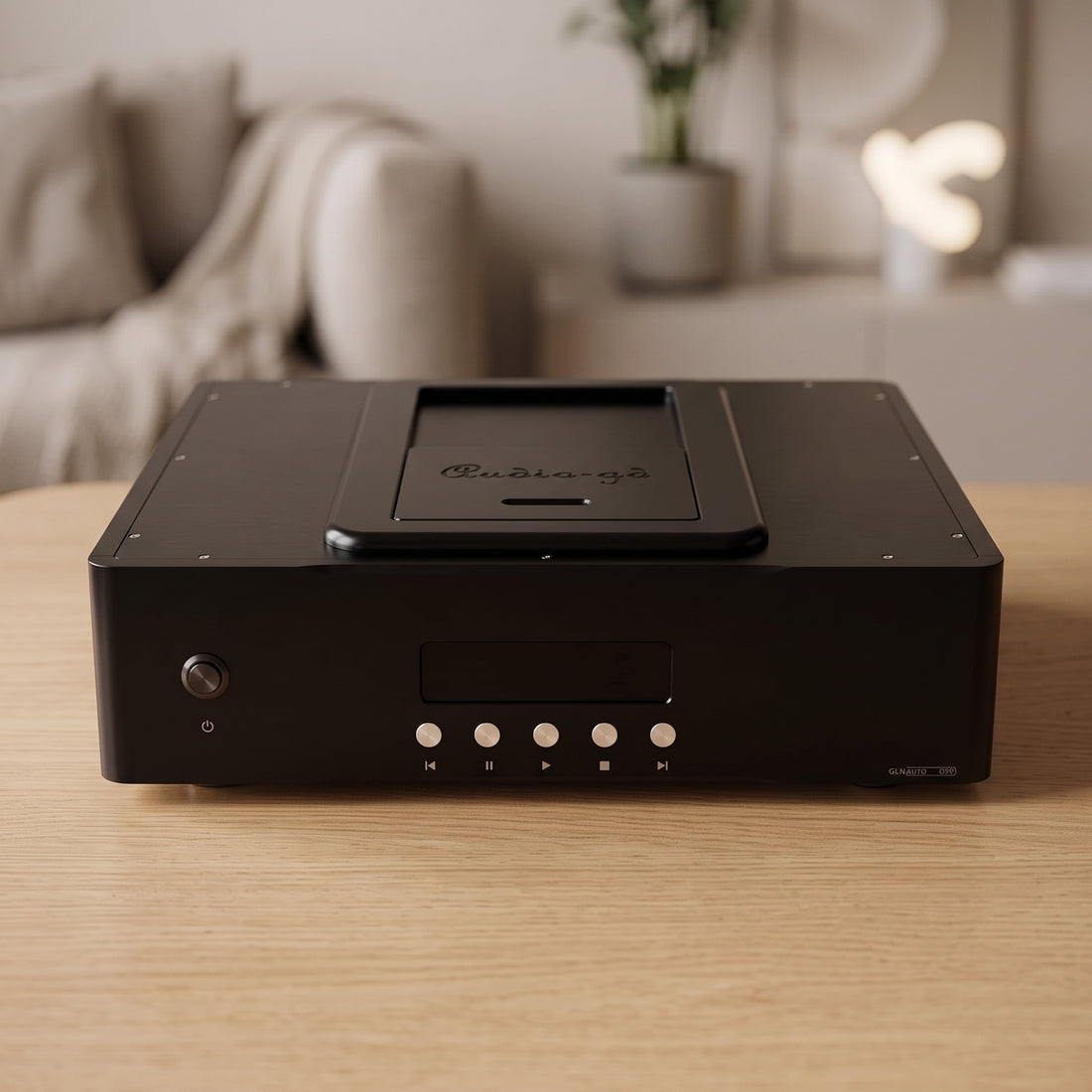

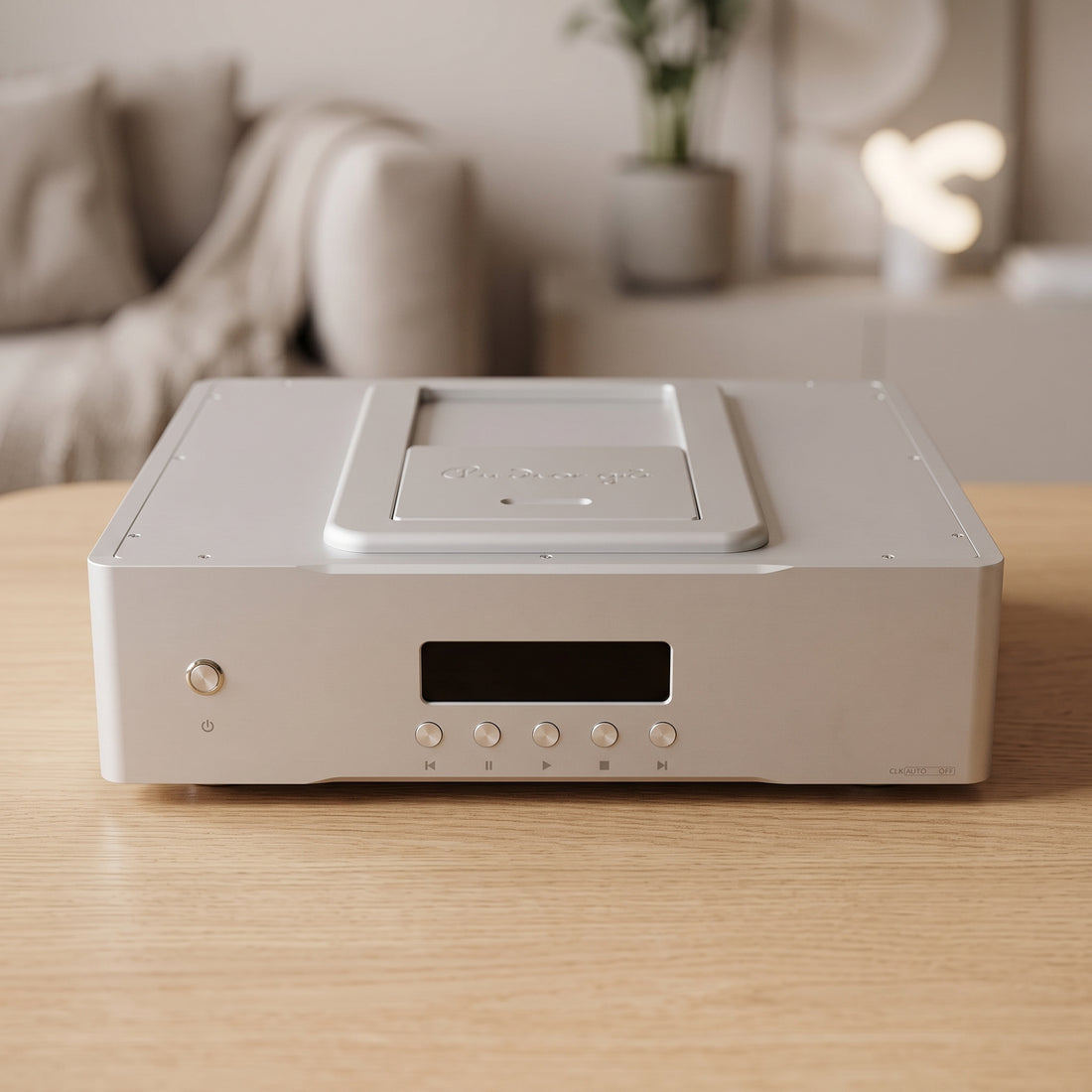

CD-7 HE

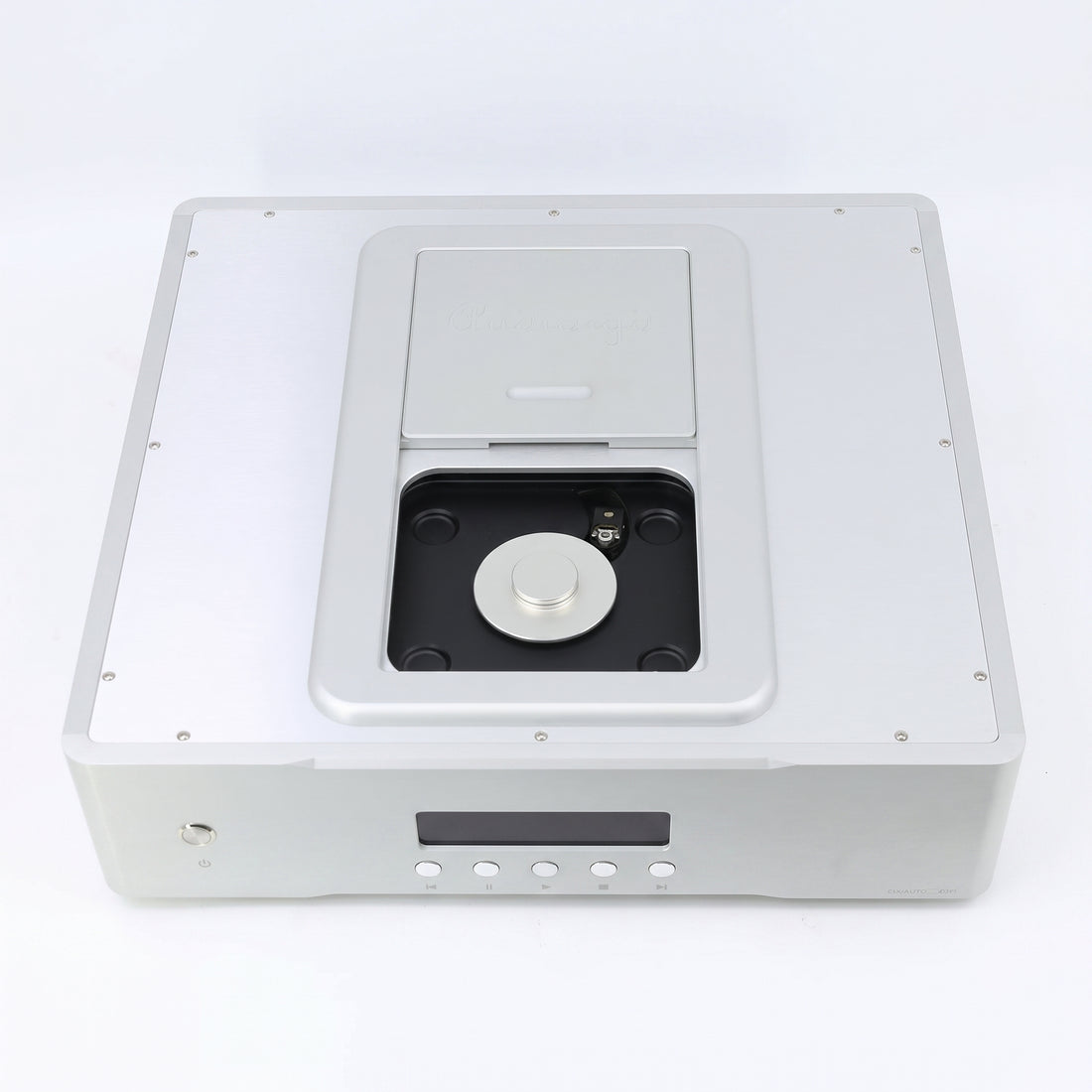

• Meccanica CD Redbook (transport)

• Alimentazione rigenerativa integrata

• Utilizza un laser con braccio oscillante Philips CDM-4

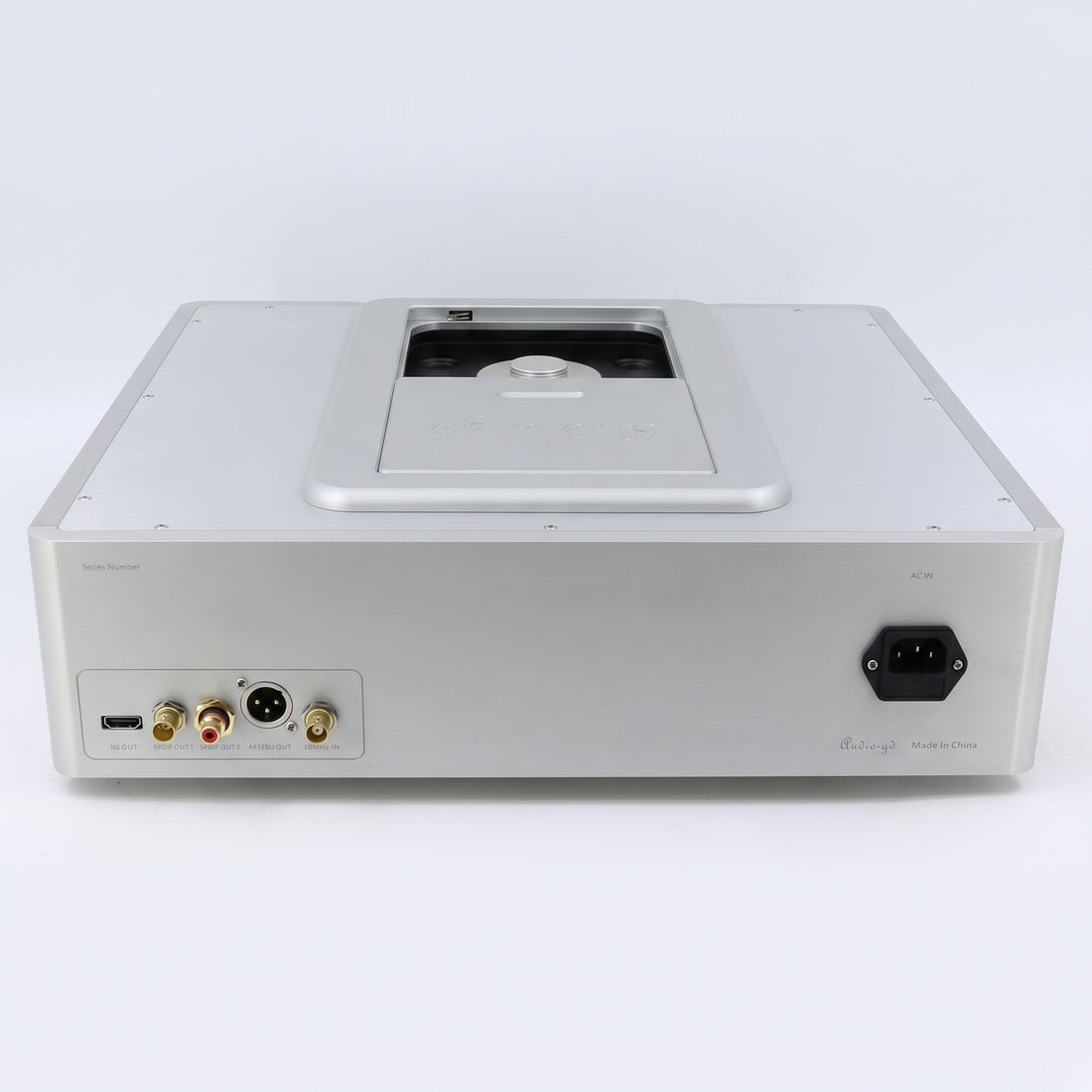

• Uscite HDMI-IIS, AES, BNC e coassiale RCA integrate

• Ingresso integrato da 10 MHz per master clock esterni

Novità del CD-7 HE

1. L’alimentazione rigenerativa integrata fornisce corrente estremamente pulita e garantisce una riproduzione dettagliata e trasparente, mantenendo intatta tutta la musicalità.

2. Dotato di un FPGA integrato che fornisce un potente demodulatore hardware S/PDIF, in sostituzione dei tradizionali circuiti integrati standard come DIR9001, WM8805 o della serie AK411X.

3. Utilizza un oscillatore al femtosecondo Accsilicon AS318B da 45,1584 MHz. Il segnale di clock da 11,289 MHz viene generato tramite FPGA, ottenendo un miglioramento del rumore di fase di circa 12 dB rispetto al solo segnale dell’oscillatore.

4. Le tecnologie di clock e FIFO per i dati d’uscita garantiscono una sincronizzazione precisa tra dati e segnali di clock, per la massima immunità al jitter.

5. Quattro formati di uscita HDMI-I²S offrono la massima compatibilità con la maggior parte dei DAC disponibili sul mercato mondiale. La commutazione del formato avviene internamente nell’FPGA, senza interruttori meccanici, evitando distorsioni del segnale e del clock.

6. Un isolatore broadband integrato ultra-high-speed separa l’elaborazione digitale del segnale dagli stadi buffer d’uscita, impedendo la trasmissione del rumore digitale al DAC esterno.

7. Anche l’ingresso di clock esterno dispone di un isolatore broadband integrato ultra-high-speed, che impedisce al rumore della corrente di terra del sistema di clock esterno di compromettere la purezza del clock di riferimento.

8. Per un’alimentazione di tensione impeccabilmente pulita, il dispositivo dispone complessivamente di 17 alimentatori regolati:

   • A: 1 alimentazione di tensione pura in Classe A per i buffer d’uscita HDMI, AES e coassiale.

   • B: 2 alimentazioni di tensione pure in Classe A per il circuito di alimentazione rigenerativa.

   • C: 4 alimentatori con servo DC per lo stadio HF, il DSP, l’FPGA e altri circuiti di elaborazione digitale del segnale.

   • D: 10 alimentatori lineari ad alta velocità per gli altri circuiti.

L’alimentazione rigenerativa

L’audio è vita, l’alimentazione è acqua: l’acqua pura dà vita a meraviglie, proprio come l’elettricità pulita genera un suono straordinario.

L’alimentazione rigenerativa agisce come un vero e proprio generatore di corrente integrato nel dispositivo. Blocca quasi tutte le interferenze provenienti dalla rete elettrica e fornisce al CD-7 HE energia estremamente pulita, per una resa sonora naturale e analogica.

La corrente alternata di rete viene convertita in corrente continua (DC) tramite un trasformatore d’ingresso e alimenta il generatore di onde sinusoidali e gli stadi driver attraverso alimentatori in Classe A. L’alimentatore in Classe A collegato in parallelo presenta un’impedenza d’ingresso molto elevata (per impedire ripercussioni sul segnale) e un’impedenza d’uscita ridotta, con elevata velocità e linearità.

Un generatore di onde sinusoidali completamente bilanciato produce un'onda a 50 Hz con distorsioni estremamente ridotte. Attraverso amplificatori bilanciati e robusti stadi di uscita, vengono pilotati due trasformatori di uscita, che forniscono corrente alternata separata e assolutamente pulita ai processori digitali e agli stadi buffer di uscita.

Caratteristiche progettuali dell'alimentazione audio rigenerativa Audio-gd:

• Generazione analogica dell'onda: Le misurazioni effettuate con l'Audio Precision SYS-2722 dimostrano che la generazione completamente analogica dell'onda sinusoidale presenta distorsioni nettamente inferiori rispetto a quella digitale.

• Stadi driver analogici: Sebbene i driver digitali offrano un'efficienza maggiore, gli stadi driver completamente analogici producono un suono molto più musicale e naturale.

• Frequenza di 50 Hz: Un'onda a 400 Hz offrirebbe un'efficienza maggiore; tuttavia, 50 Hz sono ben al di fuori della zona di massima sensibilità dell'udito e favoriscono in modo decisivo il carattere sonoro analogico.



Uscita HDMI-I²S

L'uscita HDMI-I²S del CD-7 HE supporta quattro formati configurabili (per l'impostazione è necessario rimuovere il coperchio del telaio). Al momento dell'ordine, i clienti possono comunicarci il formato di ingresso HDMI-I²S del proprio DAC, affinché possiamo effettuare la preconfigurazione prima della spedizione. In assenza di indicazioni specifiche, il dispositivo viene fornito di serie impostato sul Formato 1.

Formato 1

Formato 2

Formato 3

Formato 4

Dettagli tecnici

Avvertenza importante prima dell'acquisto

1. Il CD-7 HE è dotato di un laser CDM-4 con potenza laser fissa, calibrata sul livello ottimale. La potenza laser non viene aumentata deliberatamente per forzare la lettura di supporti problematici, poiché una potenza maggiore causa distorsioni del segnale, riduce la qualità del suono e accorcia la durata del laser.

   Pertanto, CD molto sporchi o graffiati potrebbero essere ancora letti da lettori dotati di unità laser di generazione più recente (come CDM12 o laser DVD) o da dispositivi con potenza laser aumentata artificialmente, mentre il CD-7 HE potrebbe rifiutarne la riproduzione.

   Il dispositivo legge in modo assolutamente affidabile i CD originali puliti e solo leggermente graffiati.

   Questo approccio progettuale garantisce una durata eccezionalmente lunga del laser CDM-4.

2. Il CD-7 HE è una meccanica CD pura, senza convertitore D/A (DAC) integrato. Per la riproduzione audio deve essere collegato a un DAC esterno.
